打印精灵表格使用技巧: 报表开发

上一篇文章打印精灵表格操作技巧(一),我们介绍了打印精灵表格操作的常用技巧, 总体上打印精灵表格操作上手难度低，使用方式与 Word、WPS 等字处理软件相近，基本无需额外学习即可熟练使用, 帮助你迅速地创建表格。

在本篇文章中, 我将进一步介绍打印精灵表格的高级功能, 可以将将打印精灵作为高级报表开发工具, 代替传统的报表打印控件, 迅速开发各类报表,如订单，送货单等, 在开发企业信息系统, 如ERP, WMS, MES等时, 可以极大地提升工作效率.开发的报表, 并且提供了多种API可以, 用于WEB打印, C# 传统工业软件开发.

报表开发的核心要求是什么?

我们先来看看几个例子(这几个例子都是用打印精灵打印出来的):

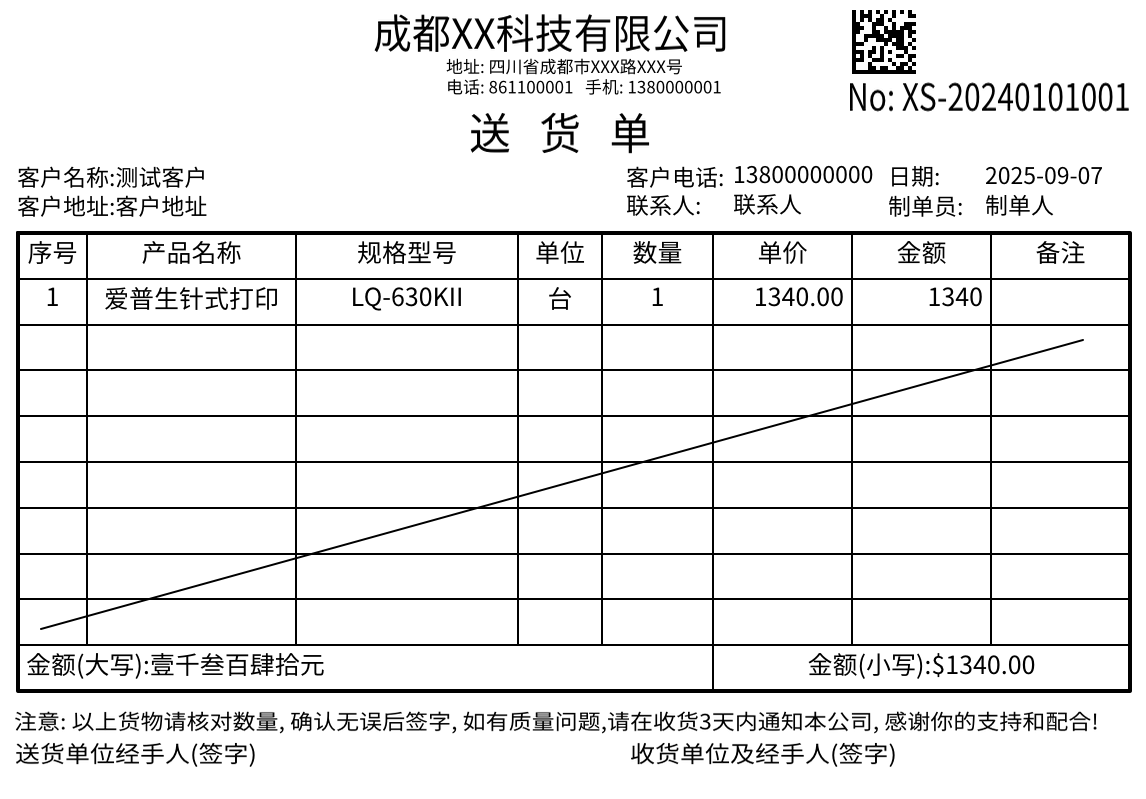

送货单

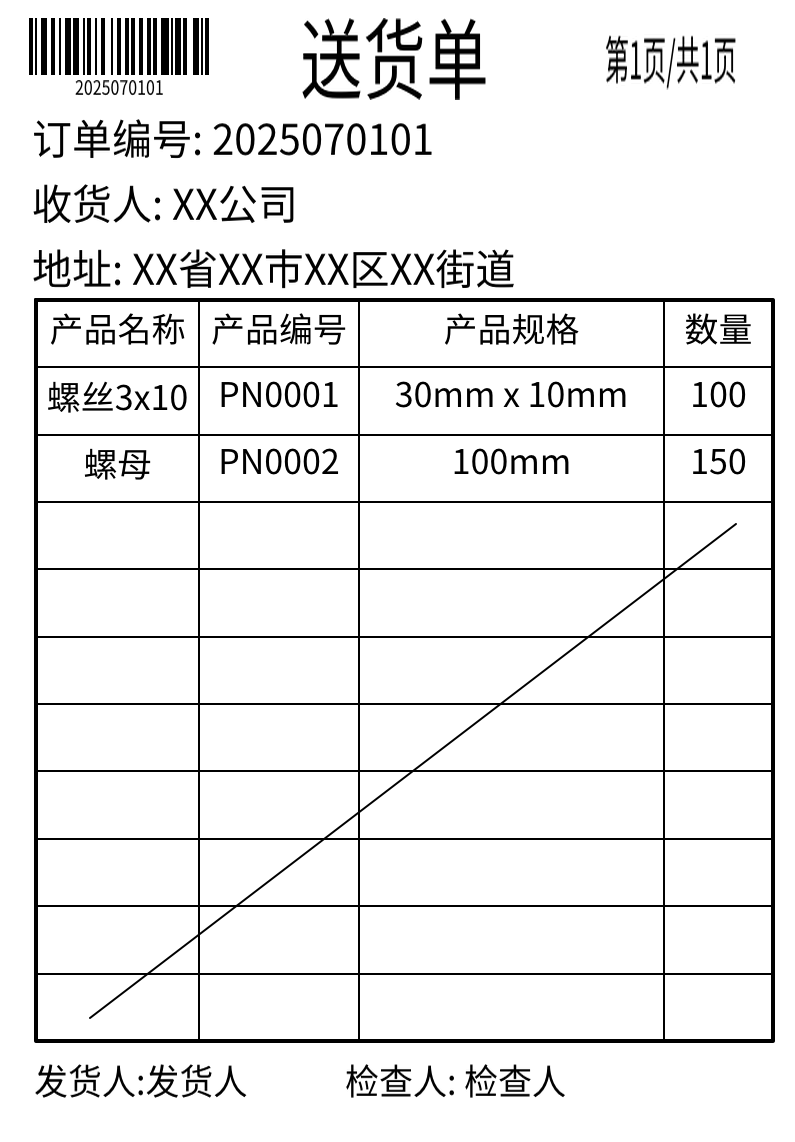

送货单

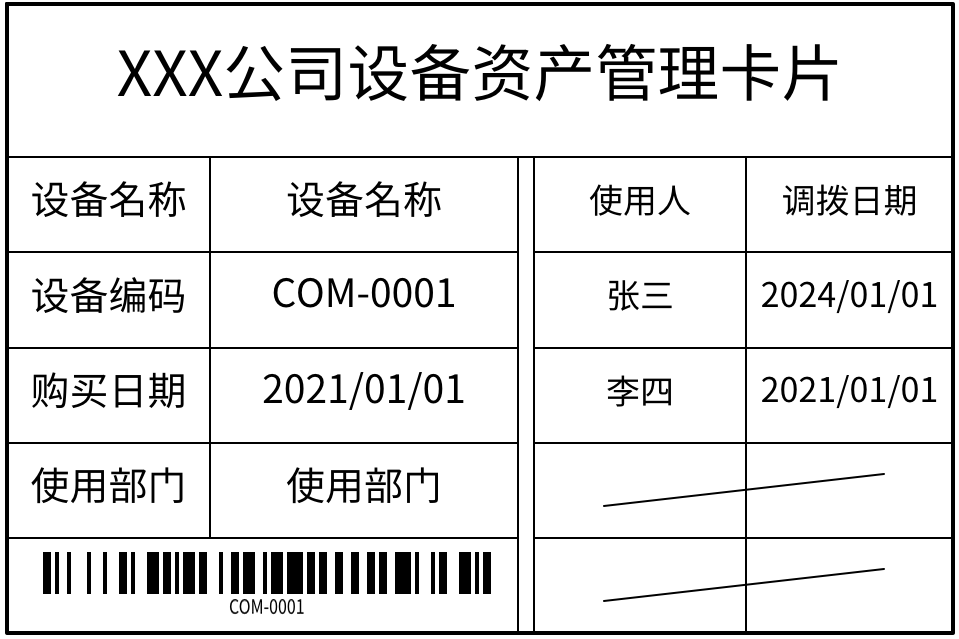

固定资产卡片

第一个第二个例子是工厂的送货单, 第三个例子是设备管理中常用资产管理卡片. 如果从报表开发的角度看, 他们的结构都是类似的: 一是公共属性打印: 订单编号, 收货人, 收货人地址, 设备编号等等; 二是明细, 在报表中有一块区域打印明细, 第1/2例子中是送货的材料明细, 第三个例子是设备的调拨记录. 明细的特点是数量不确定, 每张报表都不相同, 可能打不满一页需要用斜线标出空白处, 也可能很多会打印多页, 应该在报表的适当位置打印页码(第X页/共X页).

以上这些就是报表软件核心功能要求, 打印精灵通过创新设计, 提供了非常简洁的界面和API接口, 完美地满足地满足了这些要求.

报表设计操作

第一步是绘制基础表格

参考上一篇文章打印精灵表格操作技巧(一)不难绘制出报表, 必要的地方应该使用变量, 如:订单编号, 收货人, 设备编号, 在批量打印或API模式打印时，会自动用传入的值实时替换变量，这和设计普通标签没有差别。

为了方便读者, 这里把设计好的表格共享给大家, 送货单1, 送货单1, 资产卡片

第二步是设定明细区域及参数

这是报表开发的核心, 但实际上操作非常简单.

选中报表, 用 SHIFT + 鼠标 选择明细区域, 通过右键菜单, 选择设置表格数据块菜单项， 或在顶部工具栏选择对应功能, 弹出如下对话框:

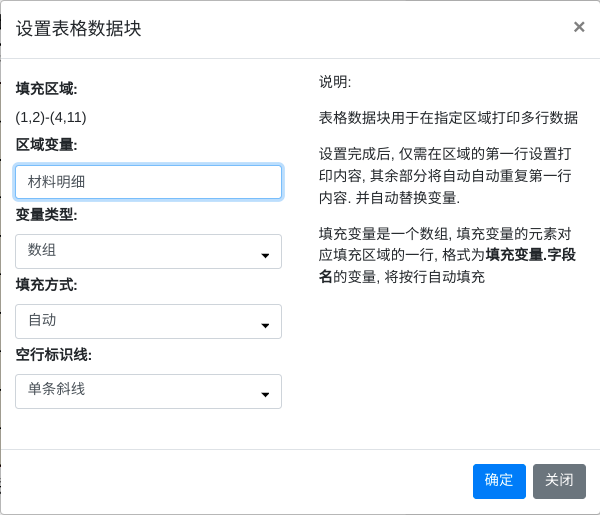

报表明细区域设置

(点击可查看大图)

设置表格数据块对话框设置如下内容:

  • 填充区域: 只读,只能通过SHIFT+鼠标选择;

  • 填充变量: 这是关键,无论是API方式,还是其他方式调用, 都会用这个变量送明细数据.

  • 变量类型: 变量的每行数据是数组还是KeyValue格式, 如送货单的数组格式为:

    1[
2    ["螺丝3x10", "PN0001", "30mm x 10mm", "100"],
3    ["螺母", "PN0002", "100mm", "150"]
4]

    如果采用KeyValue格式是这样的.

    1[
2  {"name":"螺丝3x10", "no":"PN0001", "specs":"30mm x 10mm", "amount":"100"},
3  {"name":"螺母", "no":"PN0002", "specs":"100mm", "amount":"150"}
4]

    一般来说采用数组更方便, 可以满足大多数要求. 但是如果要求更复杂, 比如每条记录需要打印一个条码, 或单元格是多个字段组合,就必须采用KeyValue格式(见后面的填充方式).

  • 填充方式: 分为表格模式和阵列模式两种情况.

    • 表格模式: 填充变量的每个元素对应表格的一行. 支持数组, KeyValue元素.
    • 阵列模式: 填充变量的每个元素对应表格的一个单元格, 只支持KeyValue元素.

    变量类型是数组时, 将自动按顺序填充区域内的每行.

    变量类型是KeyValue元素是, 需要在数据块第一行(表格模式)或第一个单元格(阵列模式)里手动编辑打印内容. 打印引擎自动按填充模式, 将数据填充至全部区域, 支持自动分页.

    内容可以是固定文字,也可使用填充变量名.字段名引用填充变量的字段, 每个单元格可以引用多个字段, 也可嵌入条码,二维码(可引用填充变量), 非常灵活.

  • 空行标识线: 在数据条数不够一页(包括翻页后不够一页)是, 可以指定是否打印斜线标识空行, 主要用于对数据完整性有较高要求的场景. 可以整个区域打印一条斜线,也可打印多条斜线每行一条.

表格数据块是打印精灵报表的核心, 需要说明的是, 每张报表可以有多个表格, 每个表格里面可以有多个数据块, 可以组合成非常非常复杂的表格, 满足各种业务的需求.

使用方法

报表创建的目的是使用, 使用方法和打印一般的标签并没有太大的差别, 只需要在API调用时, 送入对应的明细变量即可, 不管是JS API, DLL, 还是云打印模式, 使用方法都是相同的.

以JS API为例,送货单的打印代码为:

1const p=await SPIRIT.open(opt);
2p.PrintLabel('8225e719-f7b1-4b47-bebe-50db34dbad14', {
3    "订单编号":"2025070101", "收货人":"XX公司", "收货人地址":"XX省XX市XX区XX路XX号",
4    "材料明细":[["螺丝3x10", "PN0001", "30mm x 10mm", "100"], ["螺母", "PN0002", "100mm", "150"]]
5});
6p.close();

小结

打印精灵通过创新设计, 提供了非常简洁的界面和API接口, 可以作为高级报表打印工具, 迅速开发各类报表,如订单，送货单等. 由于编辑界面简洁, API调用方便, 配合打印精灵的云打印功能, 可以为没有能力开发自有信息系统的中小企业提供极大方便. 在我们的客户里, 有的企业利用多维表格等低代码/零代码开发工具 + 打印精灵实现了低成本的企业管理平台, 我们将在后续的文章里给大家介绍.

常见问题

如何在报表里打印页码?

打印精灵的打印引擎在打印表格时, 可以自动分页, 在引擎内部会维护标签当前页和标签总页数两个变量, 并暴露给用户, 用户可以像任何其他内置变量一样使用, 一般可以在表头或表尾加.

如何在报表里打印条码或二维码?

分两种情况, 如果是公共信息, 比如订单ID, 那么可以按标准的方法添加条码即可. 如果是在明细里打印, 即明细的每一行都有要打印不同的条码, 请用如下方法操作:

  1. 明细区域(数据块设置), 填充变量选KeyValue模式.
  2. 在明细区域的第一行,对应的单元格里, 添加条码, 设置条码内容为变量: 填充变量名.字段名.
  3. 将条码绑定到单元格, 这一步非常重要, 只有绑定了单元格, 才会自动填充到整个明细区域.
